Frekvenční měniče VACON^®

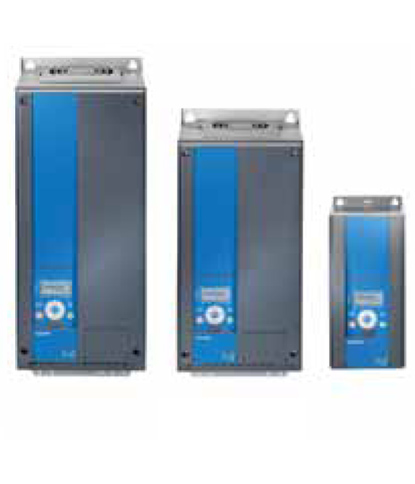

VACON® 20 je mimořádně kompaktním frekvenčním měničem, který je vybaven funkcemi programování. Díky těmto funkcím je jedním z nejvíce přizpůsobitelných frekvenčních měničů pro OEM aplikace.

Šetří celkové náklady na stroj

VACON® 20 má zabudovanou funkci PLC v souladu s normou IEC 61131-1, která přináší úsporu nákladů. OEM nebo výrobce strojů může snadno změnit softwarovou logiku frekvenčního měniče a přizpůsobit ji vlastním potřebám.

Rozsáhlé možnosti připojení k průmslovým sběrnicím

VACON® 20 podporuje řadu připojení ke sběrnicím. Umožňuje efektivní integraci strojů a eliminuje potřebu externich sběrnic a paralelních I/O připojení.

Konfigurace bez el. sítě

Pomocí volitelného kopírovacího modulu je možné zkopírovat konfi guraci parametrů do měniče VACON® 20 během instalační fáze bez připojení k el. síti – což šetří čas i práci.

Výkonový rozsah

1 x 115 V              0,25-1,1 kW
1 x 208-240 V        0,25-2,2 kW
3 x 208-240 V        0,25-11 kW
3 x 380-480 V        0,37-18,5 kW

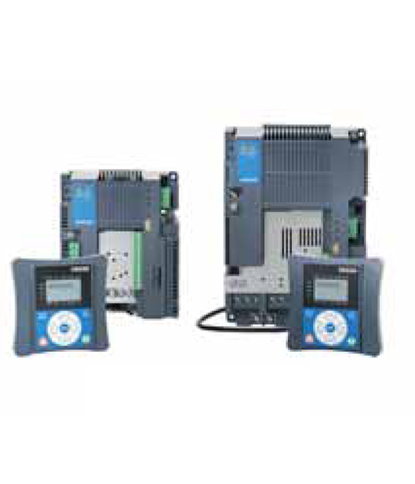

VACON® 20 Cold Plate se dokonale hodí pro OEM výrobce se speciálními požadavky na chlazení. VACON® 20 Cold Plate poskytuje fl exibilitu v oblasti chlazení pro zákazníky se specifi ckými požadavky na chladící systém.

Flexibilita chlazení

Chlazení pomocí chladicí desky umožňuje použít frekvenční měnič v nejlepší možné konfi guraci, například s pasivními chladiči, s chladící kapalinou nebo s jakýmkoli studeným povrchem, na který lze měnič namontovat.

Možná instalace do utěsněné skříně

VACON® 20 Cold Plate funguje při okolní teplotě až do 70 °C bez snižování výkonu a díky jeho rozměrům jej lze instalovat v nízké montážní hloubce. Pro uživatele to představuje největší možnou fl exibilitu – a možnost instalovat frekvenční měnič do utěsněných skříní.

Výhody VACON® 20

VACON® 20 Cold Plate obsahuje stejná uživatelská rozhraní a volitelné doplňky jako ostatní produkty VACON® 20, včetně zabudované podpory programování

Výkonový rozsah

1 x 208-240 V        0,75-1,5 kW
3 x 208-240 V        0,75-4,0 kW
3 x 380-480 V        0,75-7,5 kW

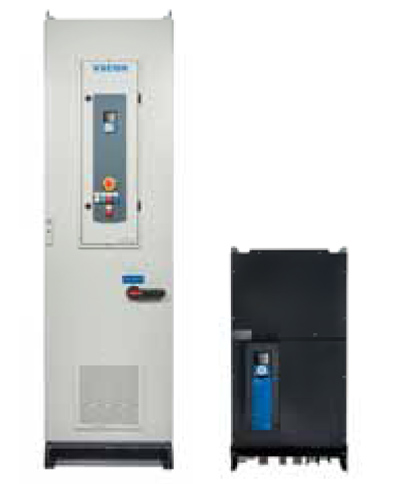

Měnič VACON® 100 INDUSTRIAL je skutečným tahounem pro široké spektrum průmyslových aplikací. Snadno se integruje do všech hlavních řídicích systémů a snadno se přizpůsobí různým potřebám.

Moduly a skříňové měniče

Všechny výkony jsou k dispozici jako moduly měničů. Volně stojící skříňová verze měniče pro vyšší výkony obsahuje početnou řadu konfi gurovatelných doplňků a také inovační řídicí oddíl umožňující bezpečný přístup bez otevření hlavních dveří skříně.

Nákladově úsporná komunikace

Integrovaná rozhraní Ethernet podporují všechny hlavní průmyslové protokoly. Ušetříte tak na přídavných kartách a můžete použít stejný frekvenční měnič pro všechny hlavní vyžadované protokoly.

Snadné přizpůsobení

OEM výrobcům umožňuje počítačový nástroj VACON® PROGRAMMING použít zabudovanou funkci PLC v souladu s normou IEC61131-1 a integrovat do měniče jejich vlastní funkce. VACON® DRIVE CUSTOMIZER usnadňuje logické přizpůsobení v případě speciálních potřeb nebo při dodatečném vybavení stávajících systémů.

Výkonový rozsah

3 x 208-240 V        0,55-90 kW
3 x 380-500 V        1,1-630 kW
3 x 525-690 V        5,5-800 kW

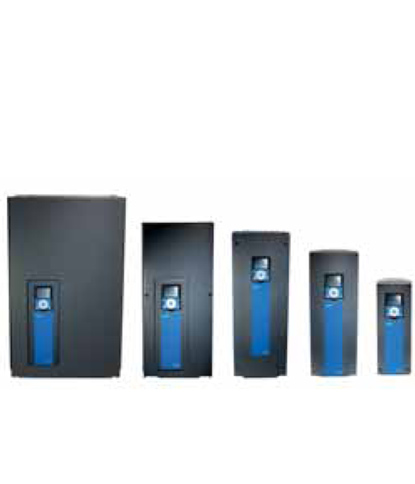

Model VACON® 100 FLOW poskytuje všechny výhody skupiny frekvenčních měničů VACON® 100 a přitom nabízí dedikované funkce. Zlepšuje regulaci průtoku a šetří energii v průmyslových aplikacích s čerpadly a ventilátory s výkony až do 800 kW.

Moduly a skříňové měniče

Všechny výkony jsou k dispozici jako moduly měničů. Volně stojící skříňová verze měniče pro vyšší výkony obsahuje početnou řadu konfi gurovatelných doplňků a také inovační řídicí oddíl umožňující bezpečný přístup bez otevření hlavních dveří skříně.

Vyhrazená regulace průtoku v průmyslových aplikacích

Aby byl zajištěn spolehlivý provoz, poskytuje měnič VACON® 100 FLOW speciální funkce pro regulaci průtoku, které zvyšují výkon čerpadel a ventilátorů a chrání potrubí a zařízení.

Dedikovaná regulace průtoku v průmyslových aplikacích

Vyberte si ten nejúčinnější motor pro daný úkol, umožňující využít nové, vysoce učinné motorové technologie, například motory s permanentními magnety a synchronní reluktanční motory, za učelem zvýšení učinnosti systému.

Výkonový rozsah

3 x 208-240 V        0,55-90 kW
3 x 380-500 V        1,1-630 kW
3 x 525-690 V        5,5-800 kW

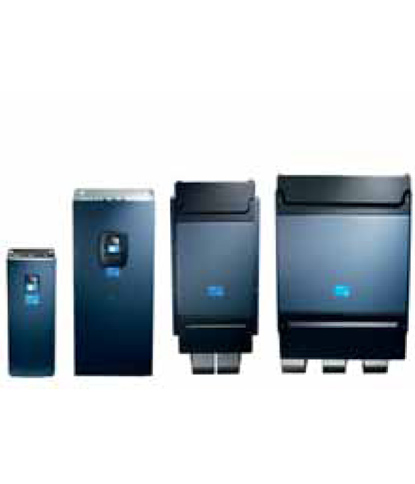

Frekvenční měnič VACON® NXP Air Cooled je navržen pro široké spektrum náročných průmyslových aplikací se zaměřením na vyšší výkony a systémové jednotky.

Špičkový výkon

Flexibilita řízení měniče VACON® NXP poskytuje maximální výkon a dynamiku řízení motorů u jednohřídelových strojů i hnacích systémů.

Konfi gurovatelný na všech úrovních

Plně konfi gurovatelné I/O a sběrnice zajišťují jakoukoli potřebnou konektivitu. Rychlá komunikace mezi měniči pomocí optických kabelů poskytuje fl exibilitu sdílení zátěže a paralelního zapojení pohonných jednotek.

Mimořádně flexibilní

Frekvenční měnič můžete přizpůsobit rozmanitým požadavkům načtením aplikačního softwaru VACON, který nejlépe vyhovuje vašim potřebám. Zabudovaná funkce PLC v souladu s normou IEC61131-1 umožňuje vytvořit v měniči nové funkce a dosáhnout úspor nákladů a hlubší integrace měniče.

Výkonový rozsah

3 x 208-240 V        0,55-90 kW
3 x 380-500 V        1,5-1200 kW
3 x 525-690 V        2,0-2000 kW

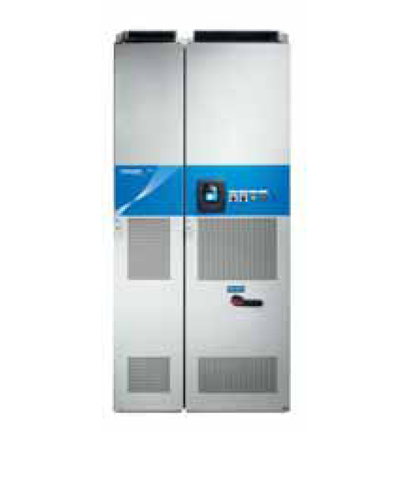

Měnič VACON® NXC kombinuje produktovou řadu VACON® NXP s širokým spektrem volitelných doplňků v jednom uzavřeném krytí.

Spolehlivý provoz

Skříňový měnič VACON® NXC, založený na krytí Rittal TS8, je plně navržen a testován ve výrobě, aby byl zajištěn spolehlivý a bezproblémový provoz.

Snadná práce

Přístup k řídicímu vybavení je snadný a bezpečný díky vyhrazenému řídicímu oddílu umístěnému v přední části skříňového měniče. Rovněž je interně chráněn proti neúmyslnému zásahu, čímž se zvyšuje bezpečnost uživatele.

Snadná konfigurace

Při objednání můžete vybírat z celé řady volitelných doplňků instalovaných přímo do skříně. K dispozici jsou 6-ti a 12-ti pulzní verze.

Výkonový rozsah

3 x 380–500 V        132–1200 kW
3 x 525–690 V        110–2000 kW

Výkonový rozsah – napájení AFE

500 V        132–1500 kW
690 V        110–2000 kW

Výkonový rozsah – zdroje Low harmonic, Active Filter

500 V        132–560 kW
690 V        110–800 kW

Komponenty měniče VACON® NXP Common DC Bus jsou navrženy tak, aby umožnily systémovým integrátorům, výrobcům strojů a OEM výrobcům navrhovat a vyrábět efektivní systémy průmyslových pohonů.

Kompletní rozsah

Umožňuje vytvořit prakticky jakýkoli myslitelný typ systému pomocí kompletní řady komponent, včetně inverter jednotek (INU), jednotek active front-end (AFE), non-regenerative front-end (NFE) a jednotek brake chopper units (BCU).

Maximální doba provozu

Řada Common DC bus, navržená pro absolutně spolehlivý provoz, podporuje plnou dostupnost s minimem přerušení provozu.

Minimální instalační šířka

Nabízí snížení instalačních nákladů a prostorových požadavků pomocí tenkých komponent INU optimalizovaným pro minimální šířku kompletního měniče.

Výkonový rozsah

3 x 380–500 V        1,5-1850 kW
3 x 525–690 V        3-2000 kW

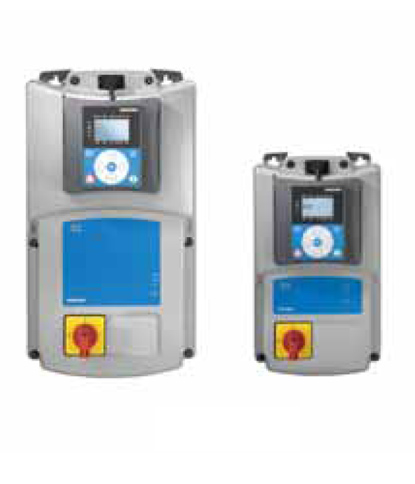

Decentrální řešení VACON® 20 X nabízí všechny výhody decentrálních řešení až do výkonu 7,5 kW.

Robustní a odolný

Díky krytí IP 66 a vysoké odolnosti vůči vibracím je měnič vhodný pro náročná prostředí. Větrací membrána Gore® zajišťuje spolehlivost provozu i za vysoké vlhkosti.

Snadná integrace

Připojení prostřednictvím I/O svorkovnice a přístup ke všem hlavním komunikačním protokolům zajišťuje snadnou integraci pro výrobce zařízení. Programování v souladu s normou IEC61131-1 umožňuje úpravy softwaru tak, aby vyhovoval potřebám většiny aplikací.

Výkonový rozsah

1 x 208-240 V        0,75-1,5 kW
3 x 208-240 V        0,75-4,0 kW
3 x 380-480 V        0,75-7,5 kW

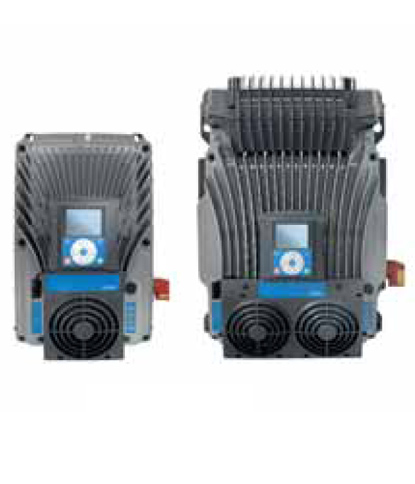

Frekvenční měnič VACON® 100X je vybaven robustním krytím, řadou funkcí a může být použit uvnitř i venku.

Žádné extra krytí – ani venku

Frekvenční měnič odolá vysokému tlaku vody, vysoké úrovni vibrací, teplu i nečistotám. Větrací membrána Gore® a krytí IP66 umožňují použít měnič uvnitř i venku.

Měnič i do opravdu chladného prostředí

V chladném prostředí je možné do měniče přidat topné těleso.

Široký rozsah výkonu

Díky rozsahu výkonu až do 37 kW umožňuje tento frekvenční měnič využít výhod decentralizovaného řešení v celé řadě aplikací.

Výkonový rozsah

1 x 208-240 V        1,1-15 kW
3 x 380-480 V        1,1-37 kW
